دستگاه فیوژن فوجیکورا 90S Plus

FUJIKURA FSM-90S PLUS

ویژگی‌های محصول

• برند: FUJIKURA
• ابعاد دستگاه:۱۵۰ * ۱۷۳ *۱۷۰ میلیمتر
• قطر روکش فیبر: ۸۰-۱۵۰ میکرومتر
• طول برش: ۵ تا ۱۶ میلیمتر
• نوع فیبر نوری: سینگل مود, مالتی مود
• روش تراز فیبر: تراز هسته فعال
• صفحه نمایش: ۵ اینچ لمسی TFT
• بزرگنمایی:۲۰۰ تا ۳۲۰ برابر
• روشنایی: جریان ۵۰۰ میلی آمپر، لامپ LED، ولتاژ ۵ ولت
• بلوتوث: نسخه ۴.۱ LE
• پورت های دستگاه: External : USB2.0 A type, PC :USB2.0 Mini B type
• زمان گرمایش ذوب: ۹ تا ۱۰ ثانیه
• ورودی برق: AC100 to 240V، 50/60Hz، Max. 1.5A
• خروجی برق: ۱۴.۴ ولت DC
• باتری: ۶.۳۸۰mAh، لیتیوم یون

ویژگی های دستگاه جوش الکتروفیوژن فوجی کورا

• زمان جوش: 7 ثانیه
• زمان حرارت دهی کلیپ: 14 ثانیه
• وزن دستگاه با باطری: 2800 گرم شاید وزن کمی نباشد ولی با توجه به تکنولوژی هایی که دارد وزن مناسبی است.
• عمر الکترودهای دستگاه: 5000 Core
• چرخه باطری: تا 400 Core و در شرایط نامناسب تا 300 Core کاهش پیدا می کند.
• مودهای جوش دستگاه: یکی از موارد متفاوت این دستگاه با سایر دستگاه های دیگر، مود جوش آن است که تا  90S پلاس 100 مود جوش دارد. بنابراین شما می توانید تمام انواع کابل های فیبر نوری را با آن جوش دهید.
• تکنولوژی اکتیو فیوژن: برای زمانی که شما یک تار NZ و یک تار SM دارید ، اگر دستگاه های قدیمی تر استفاده کنید مقداری افت خواهید داشت ولی در دستگاه 90S این مدل جوش را با بالاترین کیفیت و بدون افت جوش انجام می دهد. اگر زاویه کات یا برش شما درست نباشد این دستگاه با قابلیت اکتیوفیوژن تشخیص می دهد و بهترین جوش را به شما می دهد.
• تکنولوژی اکتیو بلیت: با کمک این تکنولوژی تیغه کلیور، اکتیو است. اطلاعات ارتفاع تیغه، تعداد کات و … با کمک بلوتوث قابل چک کردن می باشد.

اهمیت دستگاه فوجی کورا FSM-90S PLUS

فناوری AFC با تحلیل هم‌زمان چهره برش (cleave end faces) و روشنایی قوس در حین جوش، پارامترهای فیوژن را لحظه ای تنظیم می کند تا افت اتصال به حداقل برسد. هم زمان ABMT با اتصال بی سیم به CT50 وضعیت تیغه را پایش می کند و در صورت فرسودگی، چرخش خودکار تیغه اعمال می شود. در نهایت کاهش خطاهای ناشی از برش بد، افت کمتر و ری ورک حداقلی؛ و مهم تر از آن، چرخه کاری کوتاه تر که در پیمان های شهری و FTTx شلوغ، تفاوت واقعی ایجاد می‌کند.

تراز هسته به هسته (Core Alignment) در 90S+ با بزرگ نمایی تصویر ۲۰۰ تا ۳۲۰ برابر و الگوریتم های پیشرفته، مرکز هسته فیبر را نسبت به هسته طرف مقابل هم راستا می کند تا مسیریابی نور در نقطهٔ جوش دچار آفست نشود. در فیبرهای قدیمی یا با برش نامطلوب، AFC با پایش روشنایی قوس، اصلاحات ریز انجام می دهد تا تغییرات محیطی (دما، باد، آلودگی سطح) اثر کمتری بر نتیجه بگذارند. این رویکرد در شبکه‌های دسترسی (FTTH/B)، کوییک ریپیرهای OSP، ترمینیشن کانکتورهای اسپلیس-آن (SOC) و حتی پروژه‌های طولانی تر لانگ‑هاول، افت میانگین را در سطح عملیاتی پایین نگه می دارد و به زمان تست OTDR کمتر و تحویل سریع تر پروژه منجر می شود.

اتوماسیون هوشمند: از ویند پروتکتور تا ریتنشن کلمپ

بخش مهمی از مزیت 90S+ در اتوماسیون جریان کار است. پس از قراردادن فیبرها، پوشش باد (Wind Protector) به صورت خودکار باز و بسته می شود، گیره های روکش بعد از جوش، خودکار آزاد میشوند و Retention Clamp بصورت موقتی فیبر را نگه می‌ دارد تا احتمال شکست فیبر قبل از ورود به هیتر کم شود. تطبیق موقعیت هیتر با محل جوش نیز به صورت خودکار انجام می گردد تا بدون لمس دستگاه، از «جوش تا شرینک» در یک سکانس بی وقفه انجام شود. این سطح از اتوماتیک بودن، مخصوصاً در باد ملایم سایت‌های بیرونی یا روی دکل، ریتم کار را پایدار نگه می‌دارد و خستگی اپراتور را کمتر می‌کند.

نمایشگر، بدنه و ارگونومی برای میدان واقعی

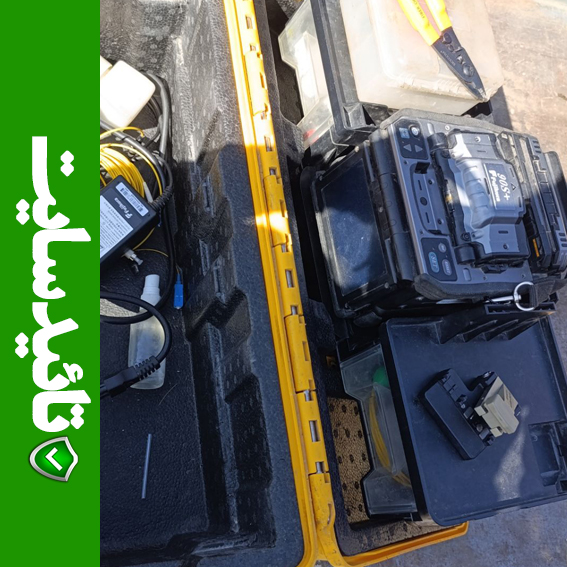

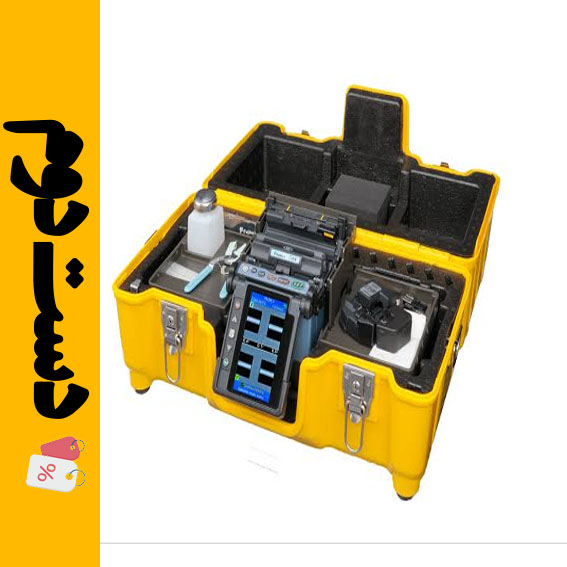

نمایشگر ۴٫۹ اینچی لمسی دید و کنترل خوبی در نور مستقیم خورشید ارائه می دهد و شاسی فلزی / پلیمر تقویت‌ شده با ضربه گیرهای لاستیکی، برای کار سخت طراحی شده است. الکترودها بدون ابزار تعویض می شوند و چراغ LED ناحیهٔ V‑Groove و گیره را بدون سایه روشن می کند. کیس زرد معروف فوجیکورا نقش ایستگاه کاری دارد: سینی‌های کاری چپ / راست جداشونده، جای Cleaver و Stripper و باتری یدکی را منظم نگه می دارند و استقرار روی سه پایه با پیچ 1/4-20UNC، شرایط نامتعادل سایت را جبران می کند. این جزئیات کوچک در پروژه های حجیم، اتلاف زمان را ملموس کاهش می دهند.

در FTTH/FTTx، جوش های Drop Cable به پچ کوردها یا پیگ تیل های G.657A2 با شرینک های ۶۰ میلی‌متری رایج است؛ زمان جوش ۷–۹ ثانیه و شرینک ۹–۱۵ ثانیه، بهره وری تیم را بالا می برد. در LAN/کمپوس، اتصال ترانک های OM3/OM4 (Multi‑mode) به کست ها با افت حدود ۰٫۰۱–۰٫۰۲ dB نتیجه های تمیز می دهد. در لانگ‑هاول/مترو، کار با فیبرهای G.652D و LEAF/‏G.655 رایج است و AFC در برابر زاویهٔ برش ضعیف کمک حال است. برای Splice‑On Connector (SOC) هم، اتوماسیون گیره ها و تطبیق هیتر، روند کانکتورایز را سریع و یکنواخت نگه می دارد.

مقایسه با مدل‌های هم‌خانواده و مکمل

در خانوادهٔ تک‌فیبر، 41S+ به صورت Cladding Alignment کار می کند و اقتصادی تر است، اما دقت و ثبات Core Alignment 90S+ را ندارد—به ویژه وقتی کیفیت برش پایین باشد. اگر پروژه های شما بر محور Ribbon است، خانوادهٔ 90R با هم جوش ۱۲ تا ۱۶ فیبر و قابلیت V‑Groove تعویضی در میدان، گزینهٔ درست است. برای تیم هایی که عمدتاً تک فیبر کار می کنند و گاهی به روبان نیاز دارند، ترکیب 90S+ برای تک فیبر و یک واحد 90R برای فازهای خاص، چابکی و QoS پروژه را تضمین می کند.

اشتباهات رایج و راهکارهای جلوگیری

اشتباه رایج اول، عدم تمیزکاری دقیق V‑Groove و فیبرها است که به آفست نا محسوس و افت بالاتر منجر می‌ شود. راهکار: دمیدن هوای خشک، الکل ایزوپروپیل ۹۹٪ و برس نرم قبل از هر شیفت. دوم، نادیده گرفتن هشدارهای ABMT و ادامهٔ کار با تیغهٔ فرسوده است. به محض هشدار چرخش / تعویض، اقدام کنید تا کیفیت افت نکند. سوم، تنظیمات نادرست Sleeve/Heater برای شرینک ۶۰ میلی‌متر است. از مد Slim برای سرعت و از مد استاندارد برای ضخامت های خاص استفاده کنید. چهارم، بازکردن زودهنگام گیره‌ها پیش از قرارگیری فیبر در هیتر.  بگذارید ریتنشن کلمپ کارش را بکند تا شکست فیبر رخ ندهد. پنجم، بی‌توجهی به کالیبراسیون قوس در تغییرات دمایی محیط. در شروع شیفت، یک جوش تستی انجام دهید.

چارچوب اجرایی  (قدم‌به‌قدم)

۱) آماده‌سازی: تمیزکاری دقیق فیبر و تجهیزات، کنترل شارژ باتری و سلامت الکترود. ۲) برش (Cleave): استفاده از CT50 و بررسی سطح برش؛ در صورت هشدار ABMT، اجازهٔ چرخش خودکار تیغه را بدهید. ۳) تراز و جوش: فیبرها را روی هولدرها قرار دهید، ویند پروتکتور را ببندید (یا بگذارید خودکار بسته شود)؛ 90S+ به‌صورت خودکار تراز هسته و قوس را مدیریت می کند. ۴) شرینک: فیبر را با کمک ریتنشن کلمپ به هیتر انتقال دهید؛ برای اسلیو ۶۰ میلی‌متر، مد مناسب (Slim/Standard) را انتخاب کنید. ۵) بازبینی: افت برآوردی، تصویر جوش و تست کشش (۲ نیوتن) را بررسی کنید و رکورد را ذخیره نمایید. ۶) ثبت و ردیابی: با ذخیرهٔ ۲۰٬۰۰۰ رکورد و ۱۰۰ تصویر، کنترل کیفی پروژه را مستندسازی کنید.

سوالات متداول (FAQ)

آیا 90S+ برای فیبرهای خم‌پذیر (G.657A2) مناسب است؟

بله؛ الگوریتم‌های AFC و تراز هسته‌به‌هسته، افت اتصال روی G.657 را در حد میانگین ۰٫۰۲ dB نگه می‌دارند و برای Drop Cableهای خانگی رایج، نتایج پایداری ارائه می‌دهند.

تفاوت کلیدی 90S+ با 41S+ چیست؟

90S+ از Core Alignment استفاده می‌کند و در برش‌های نامطلوب و پروژه‌های حساس، افت کمتری نسبت به 41S+ (Cladding Alignment) به‌جا می‌گذارد. 41S+ اقتصادی‌تر است و برای تیم‌های بودجه‌محور مناسب‌تر می‌نماید.

عمر الکترود واقعاً چقدر است؟

شرکت سازنده عمر حدود ۵۰۰۰ جوش را اعلام کرده است؛ اما عمر واقعی به شرایط محیطی، نوع فیبر و پروفایل قوس بستگی دارد. نگهداشت مناسب و تمیزکاری، این عدد را پایدارتر می‌کند.

باتری چند جوش را پاسخ می‌دهد؟

یک باتری لیتیومی ۱۴٫۴ ولتِ ۶۳۸۰ میلی‌آمپر-ساعت، حدود ۳۰۰ سیکل جوش+شرینک را در شرایط آزمایشگاهی پوشش می‌دهد. در سرما یا چرخه‌های فشرده، این عدد کمتر می‌شود.

زمان شرینک ۶۰ میلی‌متر دقیقاً چقدر است؟

در مد Slim حدود ۹–۱۰ ثانیه و در مد استاندارد حدود ۱۳–۱۵ ثانیه است. انتخاب Sleeve و شرایط دمایی می‌تواند این زمان را کمی تغییر دهد.

آیا 90S+ با دو Cleaver هم‌زمان کار می‌کند؟

بله؛ از طریق Bluetooth 4.1 LE می‌تواند هم‌زمان به دو CT50 متصل شود و چرخش تیغه را خودکار مدیریت کند—برای تیم‌های چندنفره بسیار کاربردی است.

آیا برای SOC به تجهیزات جانبی خاصی نیاز است؟

به Sleeve و Jig متناسب با کانکتور SOC نیاز دارید. مزیت 90S+، تطبیق خودکار هیتر و گیره‌هاست که روند نصب SOC را یکنواخت می‌کند.

در پروژه‌های بیرونی سردسیر، عملکرد دستگاه چگونه است؟

در بازهٔ –۱۰ تا +۵۰ درجه عملیاتی است. پیش از شروع شیفت در هوای سرد، یک جوش تستی انجام دهید و از هیتر برای پیش‌گرمایش Sleeve کمک بگیرید.

آیا امکان ذخیرهٔ تصویر جوش وجود دارد؟

بله؛ ۱۰۰ تصویر در حافظه ذخیره می‌شود و ۲۰٬۰۰۰ رکورد جوش برای مستندسازی کیفیت پروژه در دسترس است.

چه زمانی باید تیغهٔ Cleaver تعویض شود؟

هنگامی‌که ABMT پس از چندین چرخش خودکار همچنان کیفیت برش را نامطلوب تشخیص دهد یا به پایان عمر تیغه هشدار دهد—تعویض کامل تیغه توصیه می‌شود.

جمع‌بندی

اگر برای پروژه‌های FTTx، مترو یا تعمیرات OSP به فیوژن اسپلایس با افت بسیار پایین، سرعت عملیاتی بالا و اتوماسیون واقعی نیاز دارید، FUJIKURA FSM-90S PLUS / 90S+ انتخابی مطمئن است.
